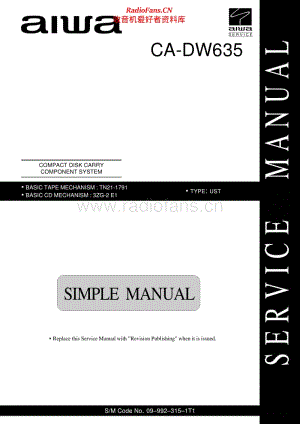

S E R V I C E M A N U A L SIMPLE MANUAL Replace this Service Manual with ”Revision Publishing” when it is issued. CA-DW635 TYPE: UST S/M Code No. 099923151T1 COMPACT DISK CARRY COMPONENT SYSTEM BASIC TAPE MECHANISM : TN21-1791 BASIC CD MECHANISM : 3ZG-2 E1 RadioFans.CN 收音机爱 好者资料库 ELECTRICAL MAIN PARTS LIST - 1 NOTE: The characters in the suffix column indicate the part usage. USTC .XX.A. REF.NO PARTS NO. NO. DESCRIPTION SUFFIX C 541 87-010-263-080 0E CAP, ELECT 100-10V A. C 542 87-010-374-080 0E CAP, ELECT 47-10V A. C 548 87-010-401-080 0E CAP, ELECT 1-50V A. C 547 87-010-401-080 0E CAP, ELECT 1-50V A. C 544 87-010-401-080 0E CAP, ELECT 1-50V A. C 543 87-010-405-080 0E CAP, ELECT 10-50V A. IC 501 87-A21-103-040 1E C-IC,MM1454XFBE A. C 202 87-010-405-080 0E CAP, ELECT 10-50V A. C 201 87-010-405-080 0E CAP, ELECT 10-50V A. C 217 87-010-382-080 0E CAP, ELECT 22-25V A. C 215 87-010-401-080 0E CAP, ELECT 1-50V A. C 214 87-010-401-080 0E CAP, ELECT 1-50V A. C 216 87-010-401-080 0E CAP, ELECT 1-50V A. C 213 87-010-401-080 0E CAP, ELECT 1-50V A. C 229 87-010-221-080 0E CAP, ELECT 470-10V A. C 226 87-010-263-080 0E CAP, ELECT 100-10V A. C 222 87-018-131-080 0E CAP, CER 1000P-50V A. C 225 87-018-205-080 0E CAP, CERA-SOL 0.022 A. C 260 87-010-405-080 0E CAP, ELECT 10-50V A. CN 201 87-099-719-010 1B CONN,30P TYK-B(X) A. CN 203 87-A60-623-010 CONN,6P V 2MM JMT A. D 201 87-017-091-080 0E ZENER,HZS5C1 A. D 252 87-020-465-080 0E DIODE,1SS133 (110MA) A. D 261 87-020-465-080 0E DIODE,1SS133 (110MA) A. D 262 87-020-465-080 0E DIODE,1SS133 (110MA) A. IC 201 87-A21-116-040 1D C-IC,BH3862FS A. J 202 87-099-715-010 1A JACK,PIN 2P A. Q 223 87-026-463-080 0E TR,2SA933S (0.3W) A. Q 221 89-414-683-080 0E TR,2SD1468S 150MHZ 0.4 A. Q 222 89-414-683-080 0E TR,2SD1468S 150MHZ 0.4 A. C 609 87-010-260-080 0E CAP, ELECT 47-25V A. C 601 87-010-401-080 0E CAP, ELECT 1-50V A. C 602 87-010-401-080 0E CAP, ELECT 1-50V A. C 608 87-010-406-080 0E CAP, ELECT 22-50 A. C 607 87-010-406-080 0E CAP, ELECT 22-50 A. C 606 87-018-132-080 0E CAP, CER 2200P-16V A. C 605 87-018-132-080 0E CAP, CER 2200P-16V A. C 604 87-018-208-080 0E CAP 0.047-50F A. C 603 87-018-208-080 0E CAP 0.047-50F A. C 613 87-010-263-080 0E CAP, ELECT 100-10V A. C 614 87-010-263-080 0E CAP, ELECT 100-10V A. C 616 87-010-376-090 1A CAP 10-2200 A. C 615 87-010-376-090 1A CAP 10-2200 A. C 610 87-018-208-080 0E CAP 0.047-50F A. C 625 87-010-405-080 0E CAP, ELECT 10-50V A. C 624 87-010-546-080 0E CAP, ELECT 0.33-50V A. C 623 87-010-546-080 0E CAP, ELECT 0.33-50V A. C 641 87-010-248-080 0E CAP, ELECT 220-10V A. C 644 87-010-260-080 0E CAP, ELECT 47-25V A. C 643 87-010-387-080 1A CAP,E 470-25 SME A. D 631 87-020-465-080 0E DIODE,1SS133 (110MA) A. D 642 87-020-465-080 0E DIODE,1SS133 (110MA) A. D 641 87-020-465-080 0E DIODE,1SS133 (110MA) A. IC 601 87-002-848-010 1C IC,TA8229K A. IC 651 87-001-132-010 0E FUSE, ICP-N38 A. J 602 87-A60-238-010 1A TERMINAL,SP 4P (MSC) A. J 601 87-A60-420-010 1A JACK,3.5 ST (MSC) A. L 601 87-A50-087-080 0E COIL,100UH (CECS) A. L 602 87-A50-087-080 0E COIL,100UH (CECS) A. Q 601 89-406-555-080 0E TR,2SD655 (0.5W) A. Q 602 89-406-555-080 0E TR,2SD655 (0.5W) A. Q 642 87-026-462-080 0E TR,2SC1740 S(RS 0.3W) A. Q 641 87-026-463-080 0E TR,2SA933S (0.3W) A. C 702 87-018-205-080 0E CAP, CERA-SOL 0.022 A. C 703 87-018-205-080 0E CAP, CERA-SOL 0.022 A. C 701 87-018-205-080 0E CAP, CERA-SOL 0.022 A. C 704 87-018-205-080 0E CAP, CERA-SOL 0.022 A. C 728 87-010-221-080 0E CAP, ELECT 470-10V A. C 723 87-010-248-080 0E CAP, ELECT 220-10V A. C 729 87-010-263-080 0E CAP, ELECT 100-10V A. C 722 87-010-385-080 0E CAP, ELECT 220-25V A. C 727 87-010-401-080 0E CAP, ELECT 1-50V A. C 726 87-010-404-080 0E CAP, ELECT 4.7-50V A. C 720 87-010-405-080 0E CAP, ELECT 10-50V A. C 724 87-018-205-080 0E CAP, CERA-SOL 0.022 A. C 730 87-010-248-080 0E CAP, ELECT 220-10V A. C 741 87-010-263-080 0E CAP, ELECT 100-10V A. C 750 87-010-404-080 0E CAP, ELECT 4.7-50V A. C 754 87-010-404-080 0E CAP, ELECT 4.7-50V A. C 751 87-010-404-080 0E CAP, ELECT 4.7-50V A. C 753 87-010-404-080 0E CAP, ELECT 4.7-50V A. C 761 87-010-928-090 1B CAP,E 4700-25 SMG A. C 1831 87-018-209-080 0E CAP, CER 0.1-50V A. CN 701 87-A60-621-010 0E CONN,4P V 2MM JMT A. CN 751 87-A60-626-010 0E CONN,9P V 2MM JMT A. D 704 87-A40-156-080 0E DIODE,1N5392 A. D 703 87-A40-156-080 0E DIODE,1N5392 A. D 705 87-A40-156-080 0E DIODE,1N5392 A. RadioFans.CN 收音机爱 好者资料库 D 701 87-A40-156-080 0E DIODE,1N5392 A. D 702 87-A40-156-080 0E DIODE,1N5392 A. D 727 87-017-148-080 0E ZENER,HZS6A1L A. D 724 87-017-164-080 0E ZENER,HZS9A2L A. D 725 87-020-465-080 0E DIODE,1SS133 (110MA) A. D 726 87-020-465-080 0E DIODE,1SS133 (110MA) A. D 729 87-020-465-080 0E DIODE,1SS133 (110MA) A. D 728 87-020-465-080 0E DIODE,1SS133 (110MA) A. D 723 87-020-465-080 0E DIODE,1SS133 (110MA) A. D 741 87-017-139-080 0E ZENER,HZS15-2 A. D 748 87-020-465-080 0E DIODE,1SS133 (110MA) A. D 750 87-020-465-080 0E DIODE,1SS133 (110MA) A. D 753 87-020-465-080 0E DIODE,1SS133 (110MA) A. D 751 87-020-465-080 0E DIODE,1SS133 (110MA) A. D 766 87-020-465-080 0E DIODE,1SS133 (110MA) A. D 769 87-020-465-080 0E DIODE,1SS133 (110MA) A. D 767 87-020-465-080 0E DIODE,1SS133 (110MA) A. D 768 87-020-465-080 0E DIODE,1SS133 (110MA) A. D 763 87-020-465-080 0E DIODE,1SS133 (110MA) A. D 761 87-020-465-080 0E DIODE,1SS133 (110MA) A. D 765 87-020-465-080 0E DIODE,1SS133 (110MA) A. D 760 87-020-465-080 0E DIODE,1SS133 (110MA) A. D 764 87-020-465-080 0E DIODE,1SS133 (110MA) A. D 762 87-020-465-080 0E DIODE,1SS133 (110MA) A. D 771 87-020-465-080 0E DIODE,1SS133 (110MA) A. D 770 87-020-465-080 0E DIODE,1SS133 (110MA) A. FC 1 87-A90-505-080 0E FUSE CLAMP,TP00351-51 A. FC 2 87-A90-505-080 0E FUSE CLAMP,TP00351-51 A. IC 721 87-070-416-010 1B IC,NJU7201 L55 A. Q 723 87-026-291-080 1A TR,DTC124XS A. Q 725 87-026-462-080 0E TR,2SC1740 S(RS 0.3W) A. Q 727 87-026-462-080 0E TR,2SC1740 S(RS 0.3W) A. Q 722 87-026-463-080 0E TR,2SA933S (0.3W) A. Q 721 87-A30-219-080 0E TR,2SB1443(Q) A. Q 726 89-113-187-880 0E TRNSISTOR,2SA1318 (0.5W) A. Q 724 89-213-702-010 1A TR,2SB1370 (1.8W) A. Q 741 87-026-462-080 0E TR,2SC1740 S(RS 0.3W) A. Q 750 87-026-219-080 0E TR,DTA144ES (0.3W) A. Q 754 87-026-291-080 1A TR,DTC124XS A. Q 752 87-026-462-080 0E TR,2SC1740 S(RS 0.3W) A. Q 753 87-026-463-080 0E TR,2SA933S (0.3W) A. Q 751 89-109-521-080 0E TR,2SA952 (0.6W) A. SFR 751 87-024-350-080 0E SFR 2.2K DIA 6H A. C 305 87-010-263-080 0E CAP, ELECT 100-10V A. C 306 87-010-263-080 0E CAP, ELECT 100-10V A. C 304 87-018-130-080 0E CAP,TC-U 820P-50 B A. C 303 87-018-130-080 0E CAP,TC-U 820P-50 B A. C 309 87-018-130-080 0E CAP,TC-U 820P-50 B A. C 302 87-018-131-080 0E CAP, CER 1000P-50V A. C 301 87-018-131-080 0E CAP, CER 1000P-50V A. C 311 87-010-546-080 0E CAP, ELECT 0.33-50V A. C 312 87-010-546-080 0E CAP, ELECT 0.33-50V A. C 310 87-018-130-080 0E CAP,TC-U 820P-50 B A. C 321 87-018-131-080 0E CAP, CER 1000P-50V A. C 334 87-018-122-080 0E CAP 180P-50 B A. C 331 87-018-126-080 0E CAP,TC-U 390P-50 B A. C 332 87-018-126-080 0E CAP,TC-U 390P-50 B A. C 337 87-018-131-080 0E CAP, CER 1000P-50V A. C 333 87-018-196-080 0E CAP, CER 1500P-16V A. C 340 87-010-408-080 0E CAP, ELECT 47-50V A. C 343 87-018-123-080 0E CAP, CER 220P-50V A. C 344 87-018-123-080 0E CAP, CER 220P-50V A. C 341 87-018-205-080 0E CAP, CERA-SOL 0.022 A. C 356 87-018-132-080 0E CAP, CER 2200P-16V A. C 355 87-018-132-080 0E CAP, CER 2200P-16V A. C 369 87-018-118-080 0E CAP,TC-U 82P-50 B A. C 374 87-010-401-080 0E CAP, ELECT 1-50V A. C 373 87-010-401-080 0E CAP, ELECT 1-50V A. C 370 87-018-118-080 0E CAP,TC-U 82P-50 B A. C 384 87-010-374-080 0E CAP, ELECT 47-10V A. C 382 87-010-401-080 0E CAP, ELECT 1-50V A. C 383 87-010-401-080 0E CAP, ELECT 1-50V A. C 385 87-010-405-080 0E CAP, ELECT 10-50V A. CN 302 87-A60-621-010 0E CONN,4P V 2MM JMT A. CN 301 87-A60-622-010 0E CONN,5P V 2MM JMT A. IC 301 87-017-889-010 1A IC,NJM4558LD A. IC 302 87-017-889-010 1A IC,NJM4558LD A. L 331 87-007-322-010 0E COIL OSC BIAS 61 KHZ A. Q 301 87-A30-090-080 0E FET,2SK2541 A. Q 302 87-A30-090-080 0E FET,2SK2541 A. Q 303 87-A30-091-080 1E FET,2SJ460 A. Q 304 87-A30-091-080 1E FET,2SJ460 A. Q 312 87-A30-197-080 0E TR,KTA1267GR A. Q 311 87-A30-197-080 0E TR,KTA1267GR A. Q 320 89-320-011-080 0E TR,2SC2001 (15W) A. Q 333 87-026-214-080 0E TR,DTA114YS (0.3W) A. Q 331 87-026-462-080 0E TR,2SC1740 S(RS 0.3W) A. Q 344 87-026-218-080 0E TR,DTC144ES (0.2W) A. Q 341 87-A30-197-080 0E TR,KTA1267GR A. Q 343 87-A30-197-080 0E TR,KTA1267GR A. Q 342 87-A30-197-080 0E TR,KTA1267GR A. Q 351 87-A30-197-080 0E TR,KTA1267GR A. Q 352 87-A30-197-080 0E TR,KTA1267GR A. ELECTRICAL MAIN PARTS LIST - 2 * 0001 8Z-CT4-624-010 HLDR,BAR-ANT. A. C 5 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A. C 6 87-010-311-080 0E CAP 12P A. C 3 87-010-314-080 0E C-CAP,S 22P-50V A. C 1 87-010-314-080 0E C-CAP,S 22P-50V A. C 2 87-010-316-080 0E C-CAP,S 33P-50 CH A. C 7 87-012-158-080 0E C-CAP,S 390P-50 CH A. C 8 87-012-349-080 0E C-CAP,S 1000P-50 CH A. C 19 87-010-112-080 0E CAP, ELECT 100-16V A. C 13 87-010-145-080 0E C-CAP,S 1P-50 CH A. C 17 87-010-194-080 0E CAP, CHIP 0.047 A. C 10 87-010-197-080 0E CAP, CHIP 0.01 DM A. C 11 87-010-197-080 0E CAP, CHIP 0.01 DM A. C 12 87-010-197-080 0E CAP, CHIP 0.01 DM A. C 14 87-010-305-080 0E C-CAP 470P-50CH A. C 16 87-010-380-080 0E CAP, ELECT 47-16V A. C 15 87-012-349-080 0E C-CAP,S 1000P-50 CH A. C 18 87-015-819-080 0E CAPACITOR,0.01 A. C 26 87-010-197-080 0E CAP, CHIP 0.01 DM A.
